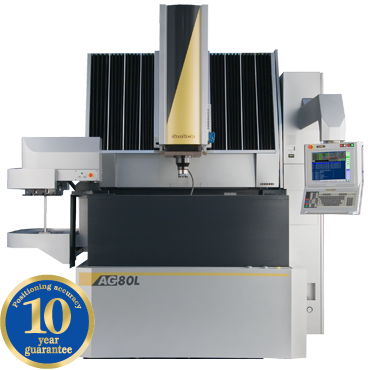

Máy xung điện Sodick AG80L

AG80L
sinker EDM
Các AG80L Sinker EDM tính năng Linear Motor Công nghệ Sodick của. Các AG80L là một giải pháp công chính xác cho hàng không vũ trụ lớn cỡ, bộ phận liên quan năng lượng, chết / khuôn mẫu đòi hỏi dung sai chặt chẽ, hoàn thiện bề mặt mịn và gia công sườn sâu. Các tính năng AG80L đơn giản hóa cơ chế kiểm soát trong đó cung cấp một liên kết trực tiếp giữa các ổ đĩa và kiểm soát. Điều này đảm bảo có thể thời gian đáp ứng servo khoảng trống có thể và tối ưu tia lửa nhanh nhất tại mọi thời điểm. Việc tự động ba phe theo chiều dọc trượt bể thả cho phép phôi lớn để có thể dễ dàng tải và bốc dỡ.

Tính năng, đặc điểm
Ổ Linear Motor (X, Y và Z Axes)
10 năm vị bảo lãnh
Kính Scale phản hồi (X, Y và Z Axes)
LAN kết nối Cảng
CGF2 Circuit - Điện cực Mang Giảm Circuit SVC Circuit - Mỹ hoàn thiện mạch
Bảng ceramic
Tiết kiệm năng lượng mạch

AG80L Sinker EDM
DOWNLOADS:


Sinker EDM Demo
Thông số kỹ thuật
X - Axis Travel
33,46 "(850 mm)
Y - Axis Travel 20,47 "(520 mm)
Z - Axis Travel 16.54 "(420 mm)
Bàn làm việc Kích 43,31 "x 27,56" (1.100 x 700 mm)
Làm việc Diện tích xe tăng 55.12 "x 37,40" x 19.69 "(1400 x 950 x 500 mm)
Lỏng Cấp (min ~ max)
7.87 "~ 17,72" (200 ~ 450 mm)
Làm việc chứa khoang 166,43 gallon (630 lít)
Khoảng cách từ sàn đến Bảng Top 33.07 "(840 mm)
Máy Kích thước 81.10 "x 122,05" x 114,17 "(2.060 x 3.100 x 2.900 mm)
Tối đa phôi Trọng lượng 6,613.9 lbs (3,000 kg)
Tối đa điện cực Trọng lượng 220,5 lbs (100 kg)
trọng lượng máy
18,077.9 lbs (8,200 kg)
Tùy chọn
Nhiều Chuck Options (gọi để biết chi tiết)
amp Booster
Shuttle ATC (Automatic Tool Changer)
30 Chức vụ ATC
C-Axis
R-Axis
6 hoặc 12 Chức vụ Hộp Flush
SodickCare Premier 3 và 5 năm mở rộng Bảo hành

Mẫu vật
Chất liệu: SKD61
Chiều sâu: 28 mm
Bề mặt nhám: 16,4 mm Rz
Máy Thời gian: 27 giờ 50 phút
Điện cực Chất liệu: Graphite (EX70)
Lưu ý: 1 điện cực chỉ, điện cực tỷ lệ hao 0,03%


Chi tiết sản phẩm
Tuyến tính Hệ thống Drive Motor
Các AG80L Sinker EDM tính năng ổ đĩa Linear Motor Sodick của. khiển động cơ tuyến tính đã được hoàn toàn phù hợp cho CNC RAM EDMs (Máy Xả Điện). 1.400 "/ phút thức ăn trục nhanh các động cơ tuyến tính của kết hợp với gia tốc 1,2 g cao tạo điều kiện tự nhiên và thậm chí đỏ bừng của riêng mình. Độ chính xác vị trí của động cơ tuyến tính Sodick của được bảo hành 10 năm trên tất cả các Dây và giếng mỏ EDMs.

Control New LN2
Các đơn vị cung cấp điện mới LN series kết hợp tất cả các chức năng cần thiết cho tốc độ cao, độ chính xác cao và hiệu quả cao EDMing. Nó kết hợp một thẻ CF để lưu trữ dữ liệu để nâng cao độ tin cậy và tiết kiệm năng lượng. Sự dễ dàng hoạt động đã được tăng cường hơn nữa với những hoạt động và bảng điều khiển được thiết kế mới, cung cấp hoạt động màn hình cảm ứng và chức năng LAN. Các LN chuyên nghiệp hệ thống lập trình tự động cung cấp một loạt các mẫu hình gia công có thể được sử dụng trong các loại gia công.

Thân thiện với môi trường
Các AG series tính năng thiết kế và công nghệ tiết kiệm năng lượng. So với EDMs thông thường, Sodick Sinker EDM Phạm vi có thể giảm mức tiêu thụ năng lượng trung bình lên đến 60%.

TMM3
Các AG Dòng EDMs tính năng TMM3 phóng điện đơn vị cung cấp điện mới được phát triển. Các TMM3 tăng tốc độ gia công với cắt cacbua và khó khăn để cắt các vật liệu khác.
