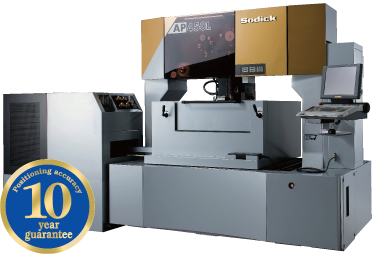

Máy cắt dây Sodick AP450L

AP450L
Wire EDM
Các AP450L Wire EDM tính năng Linear Motor Công nghệ Sodick của. AP Series là dòng cao cấp, máy móc chính xác cao Sodick của. Các AP450L là một máy dây tốt, rất lý tưởng để EDM bộ phận chính xác phức tạp đòi hỏi phải nhỏ đường kính dây tốt và cắt chính xác của 2 micron. Với điện môi dầu, AP450L đảm bảo tối thiểu trên bỏng dẫn đến độ chính xác cắt tối đa.

Tính năng, đặc điểm
10 năm vị bảo lãnh
Ổ Linear Motor (X, Y, U, và trục V)
Kính Scale phản hồi (X, Y, U, V)
Super Jet deo tốc độ cao AWT
Dây Đơn vị Mẹo rác
Kiểm soát Corner nâng cao
USB và kết nối mạng LAN Cảng
Tiết kiệm năng lượng mạch
Điện môi Đơn vị làm mát
Điều chỉnh điện áp tự động
Chuyển động điều khiển (K-SMC)
On-Board, người dùng thân thiện phần mềm Tim NC
vệ tinh điều khiển


DOWNLOADS:

Sodick WS4 Axis

AP450L AP450L (407 KB)


Thông số kỹ thuật
X - Axis Travel 17,72 "(450 mm)
Y - Axis Travel 11.81 "(300 mm)
Z - Axis Travel 5.91 "(150 mm)
U, V Axis Travel 1,38 "x 1,38" (35 x 35 mm)
Wire Diameter Range (min ~ max)
0.003 "~ 0.012" (0.07 ~ 0.3 mm)
Tối đa phôi Trọng lượng 220,5 lbs (100 kg)
Khoảng cách từ sàn đến Bảng Đầu 43,31 "(1.100 mm)
Máy công cụ Kích thước
90,16 "x 70,08" 85.43 "(2.290 x 1.780 x 2.170 mm)
Trọng lượng máy 14,109.6 lbs (6,400 kg)
Tùy chọn
côn Flex
Sodick Rotary Table (WS4P hoặc WS5P)
50 lb Dây ống chỉ Feeder
SodickCare Premier 3 và 5 năm mở rộng Bảo hành

Mẫu
Linear Motor Driven Dây EDMs Sodick của không có phản ứng dữ dội và rung, điều này dẫn đến độ chính xác gia công kết hợp với một bề mặt mịn.

Chất liệu: bê tông Carbide (G5)
Độ dày: 2,756 "(70 mm)
Surface Kết thúc: 0,05 micromet Ra
Dây: 0,004 "(0,1 mm)
Thời gian cắt: Convex, 16 giờ 55 phút - lõm, 20 giờ 50 phút

AP450L Wire EDM mẫu
Chi tiết sản phẩm
Linear Motor Drives với Absolute Glass Scale Phản hồi Cùng với một thiết kế cầu
AP450L động cơ tuyến tính Sodick của điều khiển, độ chính xác cao Wire EDM đã được cải thiện hiệu suất cắt đó là lý tưởng cho công vi. Sự kết hợp của hệ thống lái xe có động cơ và thiết kế cầu tuyến tính có cải tiến lớn trong việc định vị và độ chính xác gia công. Nó lợi dụng phong trào trục chính xác khe hở, trong khi giảm thiểu sự biến dạng của cấu trúc máy. độ chính xác cao công ban đầu có thể được duy trì trong một thời gian dài. Các cấu trúc hai cột cung cấp vị trí chính xác ở các bộ phận khác nhau có kích thước gia công. Nó kết hợp các biện pháp hiệu quả để ngăn ngừa biến dạng nhiệt và tăng độ cứng. Sodick cung cấp một 10-năm bảo đảm độ chính xác định vị để đảm bảo rằng khách hàng có thể chắc chắn của Sodick EDMs với một cảm giác an toàn

Công nghệ điều khiển SMART - LN1W
Các AP450L Wire EDM các tính năng của đơn vị cung cấp điện LN1W mới được phát triển và sử dụng "Perfect kích hoạt Control" công nghệ. Nó cũng sử dụng công nghệ truyền thông nối tiếp / sec 1 Gbit có tính năng xử lý tốc độ cao của sự kiểm soát lưu lượng và điều khiển chuyển động trong một quá trình đồng thời.

Thân thiện với môi trường
AP series tính năng thiết kế và công nghệ tiết kiệm năng lượng. So với EDMs thông thường, Sodick Wire EDM Phạm vi có thể giảm mức tiêu thụ năng lượng trung bình lên đến 60%.

Tốc độ cao tự động dây xỏ
Tốc độ cao mới, tự động, dây deo xỏ cải thiện dây thẳng làm tăng độ lặp lại AWT đặc biệt là ở những độ cao Z lớn hơn. Trong quá trình ủ, dây điện được làm nóng, kéo dài và cắt thành một điểm mạnh dẫn đến một yêu cầu dây dẫn giải phóng mặt bằng nhỏ cải thiện độ chính xác phần. Lực căng của dây được giám sát bởi một cảm biến được cài đặt trong hệ thống du lịch dây thông tin phản hồi dữ liệu để duy trì điều kiện tối ưu.

Kể từ khi AWT ủ có thể sợi ở chế độ ngập nước, các worktank không phải được thoát nước khi dây luồng. Các vị trí trục Z sẽ tự động thiết lập các chất điện môi cho các nhà điều hành.

Hướng dẫn Cross-lăn
Các AP450L cung cấp một hướng dẫn qua con lăn cao-cứng nhắc giảm thiểu trượt kháng với ma sát để duy trì mức cao thẳng.
